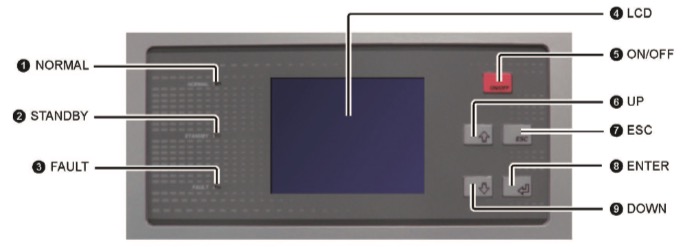

库柏有源滤波带 5′′彩显的人机界面系统，在人机界面面板上可开启 / 关闭装置，故障报警，系统状态检测等功能。从人机界面系统可显示各种电流，电压，谐波电流，电流畸变率，电压畸变率，波形图，谐波图形等等。管理人员可快速简便的从 LCM 控制模块显示屏内读取各种参数，管理设备， 比如 :

• 电压值，电流值，功率因数，谐波电流，频率等

• 谐波电流等的波形图

• 控制命令和设定

• 事件记录

• 中文操作系统

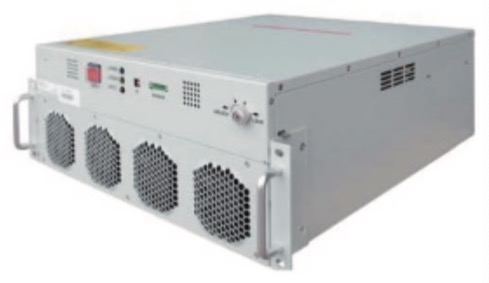

库柏有源滤波提供标准的模块型号及尺寸，方便用户选型和成套柜设计安装。标准的数字接口用于远程控制，诊断，调试。所有模块都水平安装，当需要大容量的设计时，库柏没有容量的限制，可多台并接。

• 安装时用螺栓固定，需要拆除时只要松开螺栓取下模块即可。

• 可大量节省安装时间

• 模块高度集成

• 全自动检测，无须过多的人员调试维护

• 常规保养，清洁


注意：标准的模块二次电流为 5A。

注意：CELA 有源滤波需安装在一个有散热系统的成套柜内，柜内需配置 投切开关，柜内辅助 CT，柜与柜之间连接的 CT 等，容量配置可 详见操作手册。

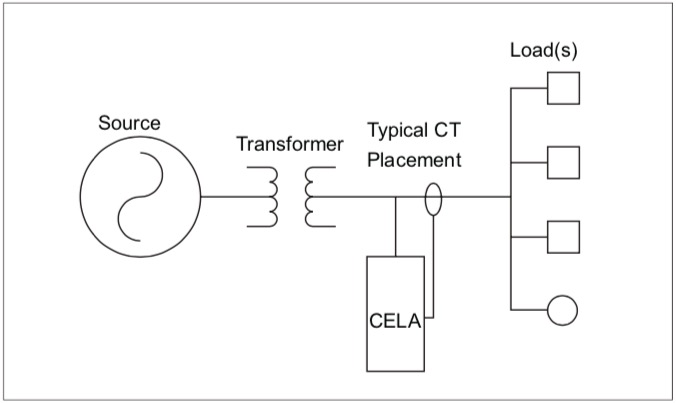

测量 CT 应安装于电源侧，用于检测系统总谐波量。见下面示意图：

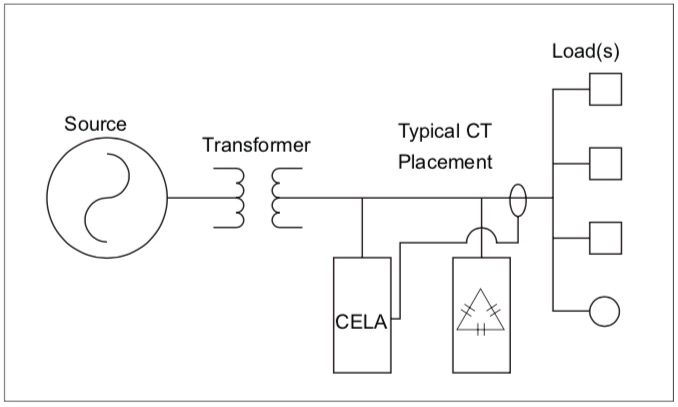

如果系统里面有电容器，用于无功补偿，则测量 CT 的选取 位置应位于电容器柜和负载的中间。

注意：如果有特殊情况，请咨询工厂

* 详细选型配置请咨询工厂
