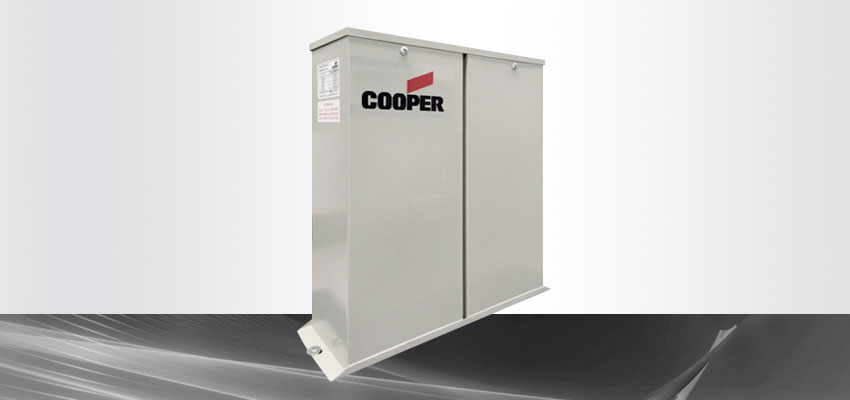

库柏CELC系列低压电容器技术参数
| 额定容量 | 40~100kVar |
| 额定电压 | 480V 525V 900V |
| 频率 | 50/60Hz |
| 过电流能力 | 在 130% 的额定电流下安全运行 |
| 过电压能力 | 在 110% 的额定电压下安全运行 |
| 介质损耗 | 介质损耗 <0.1W/kVar ，总损耗 <0.25W/kVar |
| 电容值偏差 | -5 -- +10% |
| 放电性能 | 内部放电电阻可于一分钟之内 |
| 安全性能 | 将剩余电压至 50V 以下 |
| 电介质 | 电容器为干式自愈性，金属化聚丙烯薄膜 |
| 极间耐压 | 2.15Un(额定电压)/10s |
| 极对壳耐压 | 3.6kV/10s |
| 海拔高压 | < 4000m |
| 防护等级 | IP20 |
| 环境温度 | -40°C --+55°C |
| 安装方式 | 室内 |
| 安装距离 | ≥ 3cm |
| 颜色 | RAL 7035 |

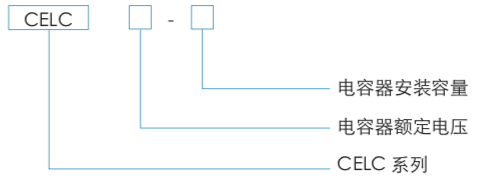

CELC低压电容器选型
CELC系列电容器标准型号
CELC系列电容器标准型号
| 型号 |
额定电压 （V） |
额定容量 （kVar） |
频率 （Hz） |
电流 （A） |
有效容量 （kVar） |
| CELC480-40 | 480 | 40 | 50 | 48 | 30 |
| CELC480-50 | 480 | 50 | 50 | 60 | 37 |
| CELC480-60 | 480 | 60 | 50 | 72 | 44 |
| CELC480-70 | 480 | 70 | 50 | 84 | 52 |
| CELC480-80 | 480 | 80 | 50 | 96 | 59 |
| CELC480-100 | 480 | 100 | 50 | 120 | 74 |
| CELC525-50 | 525 | 50 | 50 | 55 | 34 |
| CELC525-80 | 525 | 80 | 50 | 88 | 54 |
| CELC525-100 | 525 | 100 | 50 | 110 | 68 |
| CELC900-80 | 900 | 80 | 50 | 51 | 50 |
| CELC900-100 | 900 | 100 | 50 | 64 | 62 |
